ENGINE HOOD SUB ASSY экскаватора гусеничного Hyundai R80-7(INDIA)

Код подсистемы:6310

Наименование:ENGINE HOOD SUB ASSY

Версия:2013. 7.31 REV.13G

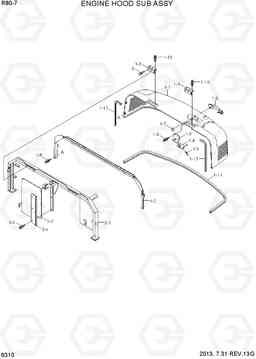

ENGINE HOOD SUB ASSY R80-7(INDIA)

Поз.	Код	Наименование	Кол	Прим.
*	71N1-71002	E/G HOOD SUB ASSY	1
1	71N1-71101	E/G HOOD ASSY	1
1	71N1-71102	E/G HOOD ASSY	1
1-1	71N1-71111	E/HOOD BODY	1
1-10	S037-103056	Болт барашек / шестигранная шайба	6
1-11	S771-031300	Уплотнитель	1
1-12	S771-009800	Уплотнитель	2
1-2	71N1-71120	SUPPORT WA	1
1-3	71N1-51132	HINGE ASSY	2
1-4	71M8-55140	LATCH ASSY	1
1-4	71M8-51500	LATCH ASSY	1
1-5	71M8-51152	BRACKET WA-LATCH	1
1-6	71M8-00831	защелки в сборе из	1
1-6	71M8-51600	HANDLE ASSY	1
1-7	S403-101006	Плоская шайба	2
1-8	S035-081556	Болт	8
1-9	S141-080406	Винт с потайной головкой	2
2	71N1-72012	MAIN SUPPORT ASSY	1
2-1	71N1-72102	MAIN SUPPORT WA	1
2-2	71N1-72201	SCREEN ASSY	1
2-2	71N1-72202	SCREEN PLATE ASSY	1
2-3	S035-082556	Болт	3
2-4	71N1-72230	SCREEN PLATE	1
3	S037-102052	Болт	6
