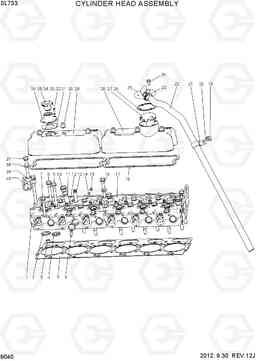

Головка блока цилиндров в сборе фронтального погрузчика колесного Hyundai SL733

Код подсистемы:9040

Наименование:CYLINDER HEAD ASSEMBLY

Версия:

CYLINDER HEAD ASSEMBLY SL733

Поз.	Код	Наименование	Кол	Прим.
	XCAE-00503	Передняя цил глава subassy	1
	XCAE-00504	задний цилиндр глава subassy	1
10	XCAE-00083	SCREW SLEEVE	6
11	XCAE-00081	Втулка форсунки (медная)	6
12	XCAE-00082	Кольцо уплотнительное (О-кольцо)	6
13	XCAE-00068	направляющая труба клапан	12
14	XCAE-00074	алюминий вилка (я)	6
15	XCAE-00075	алюминий вилка (II)	6
16	XCAE-00086	Болт с круглой головкой (шляпкой) длинный	2
17	XCAE-00392	Задняя головка блока цилиндров	1
18	XCAE-00085	Прокладка клапанной крышки (головки цилиндров)	2
19	XCAE-00393	Болт	1
2	XCAE-00067	Кольцо седла впускного клапана	6
20	XCAE-00394	Болт	1
21	XCAE-00395	WELDED PART Ⅱ-PIPE CLIP	1
22	XCAE-00396	вентиляция мягкой трубы	1
23	XCAE-00397	петля обруч 38	1
24	XCAE-00390	Болт	4
25	XCAE-00398	сварные часть и / Aspir	1
26	XCAE-00399	прокладка верхнего аспиратор	1
27	XCAE-00400	для направления потока крышка	1
28	XCAE-00402	CYLINDER COVER Ⅱ	1
29	XCAE-00403	CYLINDER COVER Ⅰ	1
3	XCAE-00069	рукав штифт	4
30	XCAE-00404	затяжной гайки к югу сборе	6
31	XCAE-00405	Прокладка маслянного фильтра	1
32	XCAE-00406	Болт	3
33	XCAE-00224	Шайба 6	3
34	XCAE-00225	Шайба 6	3
35	XCAE-00407	Крышка горловины	1
36	XCAE-00408	сиденья маслозаливной	1
37	XCAE-00090	Болт с круглой головкой (шляпкой) длинный	4
38	XCAE-00091	Шайба	6
39	XCAE-00409	WASHER Ⅱ	6
4	XCAE-00070	Кольцо седла выпускного клапана	6
40	XCAE-00080	Атлет кронштейн	2
5	XCAE-00072	Прокладка головки блока цилиндров	1
7	XCAE-00078	Болт с круглой головкой (шляпкой) короткий	6
8	XCAE-00079	Болт с круглой головкой (шляпкой) короткий	6
9	XCAE-00077	Болт с круглой головкой (шляпкой)	8
N1	XCAE-00502	Передняя головка цилиндра	1
N6	XCAE-00071	подключите водяной рубашкой	12
