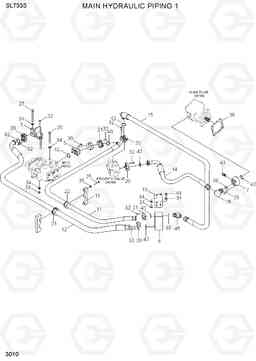

Гидроразводка (гидросистема) 1 фронтального погрузчика колесного Hyundai SL733S

Код подсистемы:3010

Наименование:MAIN HYDRAULIC PIPING 1

Версия:

MAIN HYDRAULIC PIPING 1 SL733S

Поз.	Код	Наименование	Кол	Прим.
10	31Z6-00331	Пластина	1
11	P700-164332	Шланг в сборе	1
12	P700-202330	Шланг в сборе	1
14	31ZK-204319	Рукав высокого давления (РВД)	1
15	31Z6-00240	Рукав высокого давления (РВД)	1
16	31Z6-00352	ELBOW	1
18	31Z6-00250	Зажим	1
20	P173-200106	фланец гидрокси, сплит	8
21	P173-160104	фланец гидрокси, сплит	4
22	S690-039100	Уплотнительная втулка	1
23	S690-049100	Уплотнительная втулка	1
24	S015-120302	Болт с шестигранной головкой (под шестигранник)	2
25	S015-100602	Болт с шестигранной головкой (под шестигранник)	2
26	S015-121252	Болт с шестигранной головкой (под шестигранник)	2
27	S015-121352	Болт с шестигранной головкой (под шестигранник)	2
29	S109-100506	Болт с шестигранной головкой (под шестигранник)	4
30	S109-100406	Болт с шестигранной головкой (под шестигранник)	4
32	S109-100306	Болт с шестигранной головкой (под шестигранник)	25
33	S205-120002	Гайка	4
34	S441-120002	Шайба	13
35	S441-100002	Шайба	2
36	31Z1-00050	Прокладка	1
38	S631-029004	Кольцо уплотнительное (О-кольцо)	2
40	Y171-024004	Кольцо уплотнительное (О-кольцо)	2
42	Y171-027004	Кольцо уплотнительное (О-кольцо)	6
43	31EK-11130	COUPLING-SCREW	1
44	S015-120252	Болт с шестигранной головкой (под шестигранник)	3
45	31Z6-04350	Штуцер -90	1
5	31Z6-00151	Трубка	1
6	31Z6-00161	Трубка	1
7	31Z2-00321	Корпус клапана	1
8	31Z6-00341	Корпус клапана	1
