Каталог запчастей
-
Hyundai
-
SL735
- REAR ELECTRIC
REAR ELECTRIC фронтального погрузчика колесного Hyundai SL735
REAR ELECTRIC фронтального погрузчика колесного Hyundai SL735 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2050
Наименование:REAR ELECTRIC
Версия:2013. 5.31 REV.13E

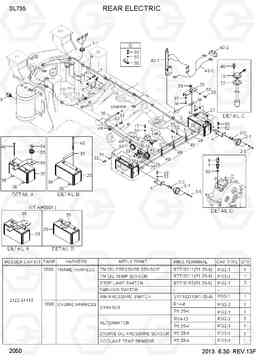

REAR ELECTRIC SL735
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| 1 | 21Z2-30210 | Электропроводка на раму | 1 | ||
| 1 | 21Z2-30212 | Электропроводка на раму | 1 | ||
| 1 | 21Z2-30213 | Электропроводка на раму | 1 | ||
| 1-1 | S880-140030 | Уплотнительная втулка | 1 | ||
| 1-2 | 21Z2-61110 | Крышка резиновая (комплект) | 1 |
SEE ILLUST
|
|
| 11 | 21Z1-50230 | TEMP SENSOR | 1 |
T/M OIL
|
|
| 12 | 21Z2-50280 | топливо Sendor | 1 | ||
| 16 | S760-070806 | Уплотнительная втулка | 3 | ||
| 17 | S015-080206 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 2 | 21EK-10411 | Лампа хвоста остановка мигалкой | 2 | ||
| 2-1 | 21EK-10180 | Лампа хвоста остановка мигалкой | 1 | ||
| 2-2 | 21EK-20200 | Жгут задних комби | 1 | ||
| 2-3 | 21EK-10290 | BULB-21W | 2 |
NOT SHOWN
|
|
| 2-4 | 21EK-10270 | лампа 5W | 1 |
NOT SHOWN
|
|
| 2-5 | 21LB-51550 | Болт | 2 | ||
| 20 | 21LN-05010 | Батарея аккумуляторная | 2 |
KIT A
|
|
| 21 | 21QA-70010 | Реле батареи | 1 | ||
| 22 | E128-1053 | Прокладка | 1 | ||
| 23 | S880-140030 | Уплотнительная втулка | 1 | ||
| 24 | 21Z2-20041 | Кабель | 1 | ||
| 25 | 21Z2-20050 | Кабель | 1 | ||
| 26 | 21Z2-30071 | кабель (реле стартера) | 1 | ||
| 27 | 21Z2-03220 | CABLE BATT-EARTH | 1 | ||
| 28 | 21E7-0612 | соединительная пластина | 1 | ||
| 29 | 21Z2-20010 | Пластина | 1 | ||
| 30 | 31L7-10200 | Зажим трубки | 8 | ||
| 30 | 31L7-10200 | Зажим трубки | 9 | ||
| 31 | 31L7-10190 | Зажим трубки | 3 | ||
| 32 | S015-080306 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 33 | S017-100206 | Болт с шестигранной головкой (под шестигранник) | 21 | ||
| 33 | S017-100206 | Болт с шестигранной головкой (под шестигранник) | 22 | ||
| 34 | S431-100002 | Стопорная шайба (кольцо), внутренние зубья | 3 | ||
| 36 | S015-060156 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 37 | S411-060006 | Шайба пружинная | 2 | ||
| 38 | 21LC-40360 | Шайба упорная / Прокладка | 4 | ||
| 39 | 21LN-05200 | Пластина | 1 | ||
| 39 | 21LN-05110 | Пластина | 1 |
KIT A
|
|
| 4 | 21LP-03201 | Пластина | 2 | ||
| 40 | S017-102306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 42 | 25D1-10650 | Скоба (хомут) | 1 | ||
| 43 | 21Z1-40031 | Актуатор в сборе | 1 | ||
| 43-1 | 21Z1-40111 | Актуатор | 1 | ||
| 43-2 | 21Z1-40122 | SWITCH PANEL | 1 | ||
| 43-3 | 21Z1-40130 | Жгут акт | 1 | ||
| 47 | S017-100202 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 48 | S161-050106 | Винт с крестообразным шлицем | 5 | ||
| 49 | 31L7-10210 | модули зажим для труб | 5 | ||
| 5 | 21N4-46800 | зуммер назад | 1 | ||
| 50 | P392-100000 | Шайба медная | 1 | ||
| 51 | S411-080006 | Шайба пружинная | 4 | ||
| 52 | S411-100006 | Шайба пружинная | 17 | ||
| 53 | 21LM-10500 | Выключатель массы (главный) | 1 | ||
| 54 | 21LD-34180 | Прокладка | 1 | ||
| 55 | 21Z2-30120 | Пластина | 1 | ||
| 55 | 21Z1-51060 | Пластина | 1 |
KIT A
|
|
| 6 | 21L8-30720 | ремень земля | 1 | ||
| 7 | 21LN-43200 | Адаптер датчика давления масла двигателя | 1 | ||
| 8 | 21Z1-50270 | PRESSURE SENSOR | 1 | ||
| 9 | 21Z1-50250 | Датчик давления | 1 | ||
| N20 | 21Z1-15020 | Батарея аккумуляторная | 2 |
