- RADIATOR TOTAL ASSY
RADIATOR TOTAL ASSY фронтального погрузчика колесного Hyundai SL763(-#0500)
RADIATOR TOTAL ASSY фронтального погрузчика колесного Hyundai SL763(-#0500) со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1040
Наименование:RADIATOR TOTAL ASSY
Версия:2014. 4.30 REV.14D

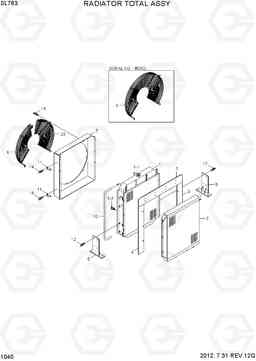

RADIATOR TOTAL ASSY SL763(-#0500)
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 11Z1-31043 | Радиатор в сборе | 1 | ||
| * | 11Z1-31044 | Радиатор в сборе | 1 | ||
| 1 | XCAF-00502 | Радиатор | 1 | ||
| 1 | XCAF-00515 | Радиатор | 1 | ||
| 1-1 | XCAF-00562 | Крышка радиатора | 1 | ||
| 1-2 | XCAF-00563 | Переключатель | 1 | ||
| 10 | XCAF-00500 | труба пластиковая | 1 | ||
| 11 | @ | CLAMP | 2 | ||
| 12 | @ | BOLT-W/WASHER | 8 |
M12X30L
|
|
| 14 | @ | BOLT-W/WASHER | 4 |
M8X20L
|
|
| 14 | @ | BOLT-W/WASHER | 6 |
M8X20L
|
|
| 15 | @ | BOLT-W/WASHER | 4 |
M8X25L
|
|
| 2 | XCAF-00503 | Масляный радиатор | 1 | ||
| 20 | XCAF-00517 | GUARD | 1 | ||
| 3 | XCAF-00498 | пластины правильный пластик | 1 | ||
| 4 | XCAF-00499 | пластины правильный пластик | 1 | ||
| 5 | XCAF-00495 | Кожух | 1 | ||
| 5 | XCAF-00518 | Кожух | 1 | ||
| 6 | XCAF-00496 | GUARD | 1 | ||
| 6 | XCAF-00516 | GUARD | 1 | ||
| 7 | XCAF-00497 | верхнего слоя пластика | 1 | ||
| 8 | XCAF-00494 | Кронштейн | 2 |
