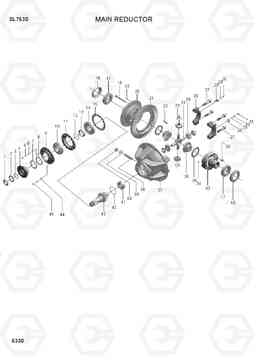

Редуктор основной фронтального погрузчика колесного Hyundai SL763S
Редуктор основной фронтального погрузчика колесного Hyundai SL763S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6330
Наименование:MAIN REDUCTOR
Версия:2013.12.31 REV.13M
MAIN REDUCTOR SL763S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| 1 | XCAP-00182 | LOCK NUT | 1 | ||
| 10 | XCAP-00142 | Подшипник | 1 |
31313
|
|
| 11 | XCAP-00048 | BEARING BUSHING | 1 | ||
| 12 | XCAP-00049 | ADJUSTING WASHER | 1 | ||
| 13 | XCAP-00050 | вал втулка | 1 | ||
| 14 | XCAP-00143 | Подшипник | 1 |
31314
|
|
| 15 | XCAP-00051 | ADJUSTING WASHER | 1 | ||
| 16 | XCAP-00106 | ADJUSTING NUT | 2 | ||
| 17 | XCAP-00107 | Подшипник | 2 | ||
| 18 | XCAP-00053 | Болт дифференциала | 8 | ||
| 19 | S206-141002 | Гайка | 12 |
M14X1.5
|
|
| 2 | XCAP-00104 | Шайба | 1 | ||
| 21 | XCAP-00171 | DRIVEN BEVEL GEAR | 1 |
FRONT AXLE
|
|
| 21 | XCAP-00172 | DRIVEN BEVEL GEAR | 1 |
REAR AXLE
|
|
| 22 | XCAP-00111 | Болт | 12 | ||
| 23 | XCAP-00058 | Шайба | 4 | ||
| 24 | XCAP-00059 | Пересечение differentail | 1 | ||
| 25 | XCAP-00060 | BEVEL GEAR | 4 | ||
| 27 | XCAP-00113 | Болт главного редуктора | 4 | ||
| 28 | XCAP-00063 | LOCK PLATE | 2 | ||
| 29 | S403-102002 | Плоская шайба | 2 |
10
|
|
| 3 | XCAP-00105 | О уплотнительное кольцо | 1 | ||
| 30 | @ | BOLT | 2 |
M10X1.0X20L-8.8
|
|
| 31 | @ | IRON WIRE | 2 |
D1.5X450
|
|
| 32 | S206-161002 | Гайка | 8 |
M16X1.5
|
|
| 35 | XCAP-00115 | Шайба упорная | 2 | ||
| 36 | XCAP-00067 | ось вала коробки передач | 2 | ||
| 37 | XCAP-00116 | дифференциальный клетка | 1 | ||
| 38 | XCAP-00069 | Болт | 1 | ||
| 39 | XCAP-00070 | LOCK PLATE | 1 | ||
| 4 | XCAP-00169 | FLANGE(FRONT) | 1 |
FRONT AXLE
|
|
| 4 | XCAP-00170 | FLANGE(REAR) | 1 |
REAR AXLE
|
|
| 40 | S206-271002 | Гайка | 1 |
M27X2.0
|
|
| 41 | XCAP-00117 | Подшипник | 1 |
NJ2307ENVX3
|
|
| 42 | XCAP-00165 | STOP RING | 1 |
90/96.5
|
|
| 44 | S403-142002 | Плоская шайба | 7 |
14
|
|
| 45 | S018-140552 | Болт с шестигранной головкой (под шестигранник) | 4 |
M14X1.5X55L-10.9
|
|
| 5 | S018-120552 | Болт с шестигранной головкой (под шестигранник) | 1 |
M12X1.5X55L-10.9
|
|
| 6 | @ | WASHER | 1 | ||
| 7 | XCAP-00140 | OIL SEAL | 1 |
FB80X100X10
|
|
| 8 | XCAP-00141 | OIL SEAL | 1 |
B80X100X10
|
|
| 9 | XCAP-00047 | сальник | 1 | ||
| N20 | XCAP-00109 | клетка дифференциал | 1 | ||
| N26 | XCAP-00112 | BEARING SEAT | 2 | ||
| N33 | XCAP-00114 | клетка дифференциал | 1 | ||
| N43 | XCAP-00173 | DRIVING BEVEL GEAR | 1 |
FRONT AXLE
|
|
| N43 | XCAP-00174 | DRIVING BEVEL GEAR | 1 |
REAR AXLE
|
