Гидроцилиндр стрелы фронтального погрузчика колесного Hyundai SL765

Код подсистемы:4120

Наименование:BOOM CYLINDER

Версия:

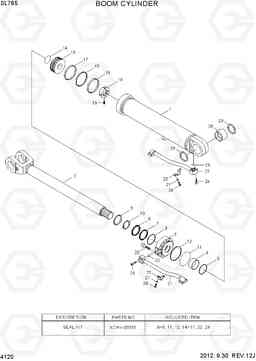

BOOM CYLINDER SL765

Поз.	Код	Наименование	Кол	Прим.
*	31Z1-20010C	Гидроцилиндр стрелы, левый	1
*	31Z1-20020C	Гидроцилиндр стрелы, правый	1
1	XCAV-00001	Трубка в сборе LH	1
1	XCAV-00002	Трубка в сборе RH	1
10	XCAV-00011	Кольцо стопорное	1
13	XCAV-00014	Поршень	1
18	XCAV-00019	контргайка	1
19	XCAV-00020	Комплект винтов	1
2	XCAV-00003	Шток в сборе	1
20	XCAV-00021	Болт с шестигранной головкой (под шестигранник)	12
21	XCAV-00022	трубы ASY г, LH	1
21	XCAV-00023	трубы ASY г, относительной влажности	1
22	XCAV-00024	Трубка в сборе (B), левая	1
22	XCAV-00025	Трубка в сборе (B), правая	1
24	XCAV-00027	Болт с шестигранной головкой (под шестигранник)	8
25	XCAV-00028	Трубный зажим	2
26	XCAV-00029	Болт с шестигранной головкой (под шестигранник)	4
27	XCAV-00030	Шайба пружинная	4
28	XCAV-00031	Втулка	1
3	XCAV-00004	Сальник	1
4	XCAV-00005	Втулка	1
5	XCAV-00006	Кольцо стопорное	1
K	XCAV-00033	Ремкомплект / комплект уплотнений (ремкомплект)	1
K11	XCAV-00012	Кольцо уплотнительное (О-кольцо)	1
K12	XCAV-00013	Кольцо	1
K14	XCAV-00015	Кольцо уплотнительное (О-кольцо)	1
K15	XCAV-00016	поршневое уплотнение	1
K16	XCAV-00017	Кольцо изнашиваемое	1
K17	XCAV-00018	Пыльник	1
K23	XCAV-00026	Кольцо уплотнительное (О-кольцо)	2
K29	XCAV-00032	Кольцо	2
K6	XCAV-00007	уплотнение штока, ЮГ	1
K7	XCAV-00008	Кольцо	1
K8	XCAV-00009	Кольцевой буфер	1
K9	XCAV-00010	стеклоочиститель пыли, dkbi, DLW	1
