Каталог запчастей
-
Volvo Construction Equipment
-
L70 L70 S/N -7400/ -60500 USA

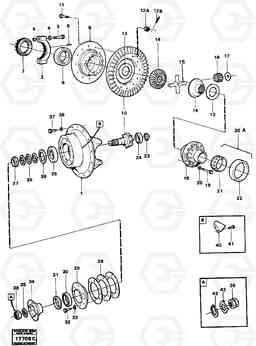

- Final drive, rear
Final drive, rear погрузчика колесного Volvo Construction Equipment L70 L70 S/N -7400/ -60500 USA
Final drive, rear погрузчика колесного Volvo Construction Equipment L70 L70 S/N -7400/ -60500 USA со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:97040
Наименование:Final drive, rear
Версия:23575 AH31F, 23709 AH31K
Final drive, rear L70 L70 S/N -7400/ -60500 USA
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| VOE 4870383 | Главная передача | 1 | |||
| VOE 11034738 | Drive gear set | 1 |
AX 6795 -
|
||
| VOE 11034738 | Drive gear set | 1 |
AX 6795 -
|
||
| VOE 4870094 | Spacer ring | 1 |
THICK=3,26
|
||
| VOE 4870094 | Spacer ring | 1 |
THICK=3,26
|
||
| VOE 4870096 | Spacer ring | 1 |
THICK=3,42
|
||
| VOE 4870096 | Spacer ring | 1 |
THICK=3,42
|
||
| VOE 4870016 | Прокладка | 1 |
THICK=0,10
|
||
| VOE 4870016 | Прокладка | 1 |
THICK=0,10
|
||
| VOE 4870586 | Differential housing | 1 |
AX 6168 -
|
||
| VOE 4870092 | Spacer ring | 1 |
THICK=3,15
|
||
| VOE 4870092 | Spacer ring | 1 |
THICK=3,15
|
||
| VOE 4870564 | Гайка | 1 |
AX 6795 -
|
||
| VOE 4870564 | Гайка | 1 |
AX 6795 -
|
||
| VOE 4870573 | Companion flange | 1 | |||
| VOE 4870573 | Companion flange | 1 | |||
| VOE 11034227 | Главная передача | 1 | |||
| VOE 4870015 | Прокладка | 1 |
THICK=0,35
|
||
| VOE 4870015 | Прокладка | 1 |
THICK=0,35
|
||
| VOE 955368 | Винт шестигранник | 1 |
L=60
|
||
| VOE 955368 | Винт шестигранник | 1 |
L=60
|
||
| VOE 4870093 | Spacer ring | 1 |
THICK=3,21
|
||
| VOE 4870093 | Spacer ring | 1 |
THICK=3,21
|
||
| VOE 11998189 | Подшипник | 1 |
AX - 6167
|
||
| VOE 11998189 | Подшипник | 1 |
AX - 6167
|
||
| VOE 11034003 | Companion flange | 1 |
AX 6795 -
|
||
| VOE 4870584 | Centre housing | 1 |
AX 6168 -
|
||
| VOE 4870584 | Centre housing | 1 |
AX 6168 -
|
||
| VOE 4870095 | Spacer ring | 1 |
THICK=3,39
|
||
| VOE 4870095 | Spacer ring | 1 |
THICK=3,39
|
||
| 1 | VOE 4870410 | Centre housing | 1 |
AX - 6167
|
|
| 1 | VOE 4870410 | Centre housing | 1 |
AX - 6167
|
|
| 10 | VOE 4870391 | Drive gear set | 1 |
AX - 6794
|
|
| 10 | VOE 4870391 | Drive gear set | 1 |
AX - 6794
|
|
| 11 | VOE 1673306 | Болт | 1 | ||
| 11 | VOE 1673306 | Болт | 1 | ||
| 12A | VOE 191055 | Гайка | 1 | ||
| 12A | VOE 191055 | Гайка | 1 | ||
| 12B | VOE 907847 | Cotter Pin | 1 | ||
| 13 | VOE 4870071 | Wear washer | 1 | ||
| 13 | VOE 4870071 | Wear washer | 1 | ||
| 14 | VOE 4870075 | Differential side gear | 1 | ||
| 14 | VOE 4870075 | Differential side gear | 1 | ||
| 15 | VOE 4870073 | Крестовина | 1 | ||
| 15 | VOE 4870073 | Крестовина | 1 | ||
| 16 | VOE 4870074 | Differential side gear | 1 | ||
| 16 | VOE 4870074 | Differential side gear | 1 | ||
| 17 | VOE 4870072 | Wear washer | 1 | ||
| 17 | VOE 4870072 | Wear washer | 1 | ||
| 18 | VOE 4717945 | Differential housing | 1 |
AX - 6167
|
|
| 19 | VOE 13968056 | Болт | 1 | ||
| 19 | VOE 13968056 | Болт | 1 | ||
| 20 | VOE 13955897 | Шайба | 1 | ||
| 20 | VOE 13955897 | Шайба | 1 | ||
| 20A | VOE 184688 | Подшипник | 1 |
AX 6168 -
|
|
| 20A | VOE 184688 | Подшипник | 1 |
AX 6168 -
|
|
| 23 | VOE 914462 | Retaining ring | 1 | ||
| 23 | VOE 914462 | Кольцо стопорное | 1 | ||
| 24 | VOE 184686 | Подшипник | 1 | ||
| 24 | VOE 184686 | Подшипник | 1 | ||
| 25 | VOE 184687 | Подшипник | 1 | ||
| 25 | VOE 184687 | Подшипник | 1 | ||
| 26 | VOE 4870091 | Spacer ring | 1 |
THICK=3,12
|
|
| 26 | VOE 4870091 | Spacer ring | 1 |
THICK=3,12
|
|
| 27 | VOE 4870090 | Spacer sleeve | 1 | ||
| 27 | VOE 4870090 | Spacer sleeve | 1 | ||
| 28 | VOE 4870017 | Pin Brg Sleeve | 1 | ||
| 29 | VOE 4870014 | Прокладка | 1 |
THICK=1,0
|
|
| 29 | VOE 4870014 | Прокладка | 1 |
THICK=1,0
|
|
| 3 | VOE 963320 | Винт шестигранник | 1 | ||
| 3 | VOE 963320 | Винт шестигранник | 1 | ||
| 30 | VOE 7011096 | Подшипник | 1 | ||
| 30 | VOE 7011096 | Подшипник | 1 | ||
| 31 | VOE 4870186 | Кольцо уплотнительное | 1 | ||
| 31 | VOE 4870186 | Кольцо уплотнительное | 1 | ||
| 32 | VOE 13970970 | Винт шестигранник | 1 | ||
| 32 | VOE 13970970 | Винт шестигранник | 1 | ||
| 33 | VOE 940280 | Шайба пружинная | 1 | ||
| 33 | VOE 940280 | Шайба пружинная | 1 | ||
| 34 | VOE 4870342 | Companion flange | 1 |
AX - 6794
|
|
| 35 | VOE 4717955 | Шайба | 1 | ||
| 35 | VOE 4717955 | Шайба | 1 | ||
| 36 | VOE 4717999 | Lock nut | 1 |
AX - 6794
|
|
| 36 | VOE 4717999 | Lock nut | 1 |
AX - 6794
|
|
| 37 | VOE 955364 | Винт шестигранник | 1 |
L=40
|
|
| 37 | VOE 955364 | Винт шестигранник | 1 |
L=40
|
|
| 38 | VOE 941912 | Шайба пружинная | 1 | ||
| 38 | VOE 941912 | Шайба пружинная | 1 | ||
| 39 | VOE 4870325 | Oil plate | 1 | ||
| 39 | VOE 4870325 | Oil plate | 1 | ||
| 4 | VOE 930845 | Шайба | 1 | ||
| 4 | VOE 930845 | Шайба | 1 | ||
| 41 | VOE 942000 | Hex. socket screw | 1 | ||
| 41 | VOE 942000 | Винт шестигранник (торцевой ключ) | 1 | ||
| 42 | VOE 4870572 | Стопорная шайба (кольцо) | 1 |
AX 6795 -
|
|
| 42 | VOE 4870572 | Стопорная шайба (кольцо) | 1 |
AX 6795 -
|
|
| 43 | VOE 914472 | Retaining ring | 1 |
AX 6795 -
|
|
| 43 | VOE 914472 | Кольцо стопорное | 1 |
AX 6795 -
|
|
| 5 | VOE 4717951 | Guide sleeve | 1 | ||
| 5 | VOE 4717951 | Guide sleeve | 1 | ||
| 6 | VOE 13951966 | Spring pin | 1 | ||
| 6 | VOE 13951966 | Spring pin | 1 | ||
| 7 | VOE 4717948 | Setting nut | 1 | ||
| 7 | VOE 4717948 | Setting nut | 1 | ||
| 8 | VOE 184688 | Подшипник | 1 | ||
| 8 | VOE 184688 | Подшипник | 1 | ||
| 9 | VOE 4870395 | Differential housing | 1 | ||
| 9 | VOE 4870395 | Differential housing | 1 |
