Каталог запчастей
-
Volvo Construction Equipment
-
L50 L50 S/N 6401- / 60301- USA
- Planetary axle, front
Planetary axle, front погрузчика колесного Volvo Construction Equipment L50 L50 S/N 6401- / 60301- USA
Planetary axle, front погрузчика колесного Volvo Construction Equipment L50 L50 S/N 6401- / 60301- USA со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2633
Наименование:Planetary axle, front
Версия:23711 AH31L. 23712 AH31M

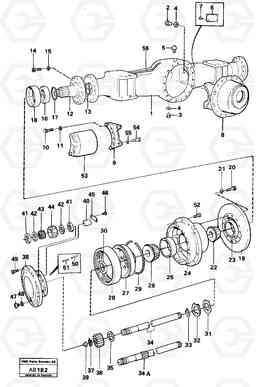

Planetary axle, front L50 L50 S/N 6401- / 60301- USA
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| VOE 11034131 | Axle casing | 1 |
AH31L
|
||
| VOE 4717956 | Полуось | 1 |
AH31L AX - 13535
|
||
| VOE 4717956 | Вал приводной (ведущий) | 1 |
AH31L AX - 13535
|
||
| VOE 11034459 | Вал приводной (ведущий) | 1 |
AH31L AX 13536 -
|
||
| VOE 11034460 | Вал приводной (ведущий) | 1 |
AH31L AX 13536 -
|
||
| VOE 914469 | Retaining ring | 1 |
23712 AH31M AX 13552 -
|
||
| VOE 11034459 | Вал приводной (ведущий) | 1 |
AH31M AX 13552 -
|
||
| VOE 11102305 | Солнечная (центральная / планетарная) шестерня | 1 |
23712 AH31M AX 13552 -
|
||
| 1 | VOE 4870103 | Axle casing | 1 |
AH31M
|
|
| 1 | VOE 4870103 | Axle casing | 1 |
AH31M
|
|
| 10 | VOE 14370999 | Allen Hd Screw | 1 | ||
| 11 | VOE 941914 | Шайба пружинная | 1 | ||
| 11 | VOE 941914 | Шайба пружинная | 1 | ||
| 12 | VOE 4870229 | Spindle | 1 | ||
| 13 | VOE 13960239 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 13 | VOE 13960239 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 14 | VOE 949566 | Винт шестигранник (торцевой ключ) | 1 | ||
| 14 | VOE 949566 | Hex. socket screw | 1 | ||
| 15 | VOE 941914 | Шайба пружинная | 1 | ||
| 15 | VOE 941914 | Шайба пружинная | 1 | ||
| 16 | VOE 11034192 | Spacer ring | 1 | ||
| 16 | VOE 11034192 | Spacer ring | 1 | ||
| 17 | VOE 13960194 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 17 | VOE 13960194 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 18 | VOE 118728 | Кольцо уплотнительное | 1 | ||
| 18 | VOE 118728 | Кольцо уплотнительное | 1 | ||
| 19 | VOE 11034438 | Brake disc | 1 | ||
| 19 | VOE 11034438 | Brake disc | 1 | ||
| 2 | VOE 11034156 | Пробка (заглушка) | 1 | ||
| 2 | VOE 11034156 | Пробка (заглушка) | 1 | ||
| 20 | VOE 967691 | Allen Hd Screw | 1 | ||
| 21 | VOE 941912 | Шайба пружинная | 1 | ||
| 21 | VOE 941912 | Шайба пружинная | 1 | ||
| 22 | VOE 183701 | Подшипник | 1 | ||
| 22 | VOE 183701 | Подшипник | 1 | ||
| 23 | VOE 7181607 | Подшипник | 1 | ||
| 23 | VOE 7181607 | Roller bearing | 1 | ||
| 24 | VOE 4870455 | Ступица | 1 | ||
| 25 | VOE 183610 | Подшипник | 1 | ||
| 25 | VOE 183610 | Подшипник | 1 | ||
| 26 | VOE 183610 | Подшипник | 1 | ||
| 26 | VOE 183610 | Подшипник | 1 | ||
| 27 | VOE 4870492 | Gear ring holder | 1 | ||
| 27 | VOE 4870492 | Gear ring holder | 1 | ||
| 28 | VOE 4717040 | Шестерня коронная (кольцевая, планетарная) | 1 | ||
| 28 | VOE 4717040 | Шестерня коронная (кольцевая, планетарная) | 1 | ||
| 29 | VOE 4717022 | Retaining ring | 1 | ||
| 29 | VOE 4717022 | Кольцо стопорное | 1 | ||
| 3 | VOE 11102187 | Пробка магнитная | 1 | ||
| 3 | VOE 11102187 | Пробка магнитная | 1 | ||
| 30 | VOE 4870224 | Гайка | 1 | ||
| 31 | VOE 4870225 | Lock ring | 1 | ||
| 32 | VOE 4870226 | Lock ring | 1 |
ALT
|
|
| 33 | VOE 914480 | Кольцо стопорное | 1 | ||
| 33 | VOE 914480 | Retaining ring | 1 | ||
| 34 | VOE 4717956 | Полуось | 1 |
AH31M AX - 13551
|
|
| 34 | VOE 4717956 | Вал приводной (ведущий) | 1 |
AH31M AX - 13551
|
|
| 34A | VOE 11034134 | Полуось | 1 |
AH31L AX - 13535
|
|
| 35 | VOE 4870227 | Шайба упорная | 1 | ||
| 36 | VOE 11102304 | Солнечная (центральная / планетарная) шестерня | 1 |
23712 AH31M AX - 13551
|
|
| 36 | VOE 11102304 | Солнечная (центральная / планетарная) шестерня | 1 |
23712 AH31M AX - 13551
|
|
| 37 | VOE 4717033 | Lock ring | 1 |
23712 AH31M AX - 13551
|
|
| 37 | VOE 4717033 | Lock ring | 1 |
23712 AH31M AX - 13551
|
|
| 38 | VOE 11034245 | Водило планетарного редуктора | 1 | ||
| 39 | VOE 11102910 | Кольцо изнашиваемое | 1 | ||
| 4 | VOE 958228 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 4 | VOE 958228 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 40 | VOE 11034736 | Вал планетарной шестерни | 1 | ||
| 41 | VOE 11034147 | Шайба упорная | 1 |
THICK=2,75
|
|
| 42 | VOE 4870486 | Шайба упорная | 1 |
THICK=1,0
|
|
| 43 | VOE 4881318 | Подшипник | 1 | ||
| 44 | VOE 11102303 | Шестерня планетарная (сателлит) | 1 | ||
| 45 | VOE 4870445 | Striker plate | 1 | ||
| 46 | VOE 4870448 | Болт | 1 | ||
| 46 | VOE 4870448 | Screw | 1 | ||
| 47 | VOE 11034156 | Пробка (заглушка) | 1 | ||
| 47 | VOE 11034156 | Пробка (заглушка) | 1 | ||
| 48 | VOE 958228 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 48 | VOE 958228 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 49 | VOE 13977564 | Винт шестигранник | 1 | ||
| 49 | VOE 13977564 | Винт шестигранник | 1 | ||
| 5 | VOE 384555 | Air vent valve | 1 | ||
| 5 | VOE 384555 | Air vent valve | 1 | ||
| 50 | VOE 952031 | Spring pin | 1 |
14X28
|
|
| 50 | VOE 952031 | Spring pin | 1 |
14X28
|
|
| 51 | VOE 951990 | Spring pin | 1 |
8X28
|
|
| 51 | VOE 951990 | Spring pin | 1 |
8X28
|
|
| 52 | VOE 11102586 | Шпилька колеса | 1 | ||
| 52 | VOE 11102586 | Шпилька колеса | 1 | ||
| 54 | VOE 969989 | Винт шестигранник | 1 | ||
| 55 | VOE 13930885 | Шайба | 1 | ||
| 7 | VOE 950891 | Drive screw | 1 | ||
| 7 | VOE 950891 | Drive screw | 1 | ||
| 9 | VOE 11034225 | Brake anchorage | 1 |
